1. Kondisi[Kembali]

Modul 4 Percobaan 2 Kondisi 10

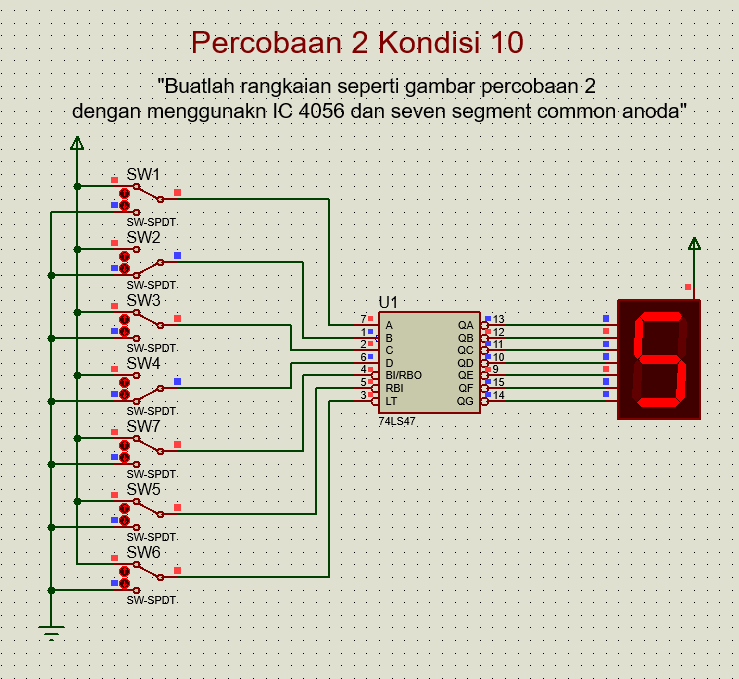

Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakn IC 4056 dan seven segment common anoda

2. Gambar Rangkaian Simulasi[Kembali]

Gambar rangkaian sebelum disimulasikan

Rangkaian disimulasikan

3. Video Simulasi[Kembali]

4. Prinsip Kerja[Kembali]

    Pada percobaan ini, digunakan 7 buah switch spdt, 1 buah IC 4056, 1 buah 7 segment anoda. Switch 1 dihubungkan ke kaki A, switch 2 ke kaki B, switch 3 ke kaki C, switch 4 ke kaki D, switch 5 ke kaki STB, switch 6 ke kaki DFI.

• Jalur input data BCD, pin input ini terdiri dari 4 line input yang mewakili 4 bit data BCD dengan sebutan jalur input A, B, C dan D.
• Jalur output 7-segment, pin output ini berfungsi untuk mendistribusikan data pengkodean ke penampil 7-segment. Pin output decoder BCD ke 7-segment ini ada 7 pin yang masing-masing diberi nama a, b, c, d, e, f dan g.
• Jalur STB (Strobe) yang berfungsi untuk mengunci nilai saat pergantian input. Ketika sinyal ini aktif, data input BCD akan dikunci (latch) dan tidak berubah meskipun input berubah.
• Jalur DFI (Disable Function Input) yang berfungsi untuk mematikan tampilan sementara tanpa memengaruhi data yang sudah dikunci. Ketika sinyal ini aktif, seluruh output ke seven-segment display akan dimatikan (disable).

5. Download[Kembali]

Download HTML [disini]

Download Simulasi Rangkaian [disini]

Download Video [disini]

Download datasheet 74LS112 [disini]

Download datasheet 7seg BCD [disini]
